Comment identifier l’usure d’un roulement à billes avant la panne mécanique ?

Un ronronnement sourd qui s’intensifie en fonctionnement, une vibration anormale perceptible à la main sur le carter, une chaleur localisée inhabituelle : ces symptômes signalent souvent l’usure progressive d’un roulement à billes bien avant sa rupture complète. Anticiper cette défaillance permet d’éviter l’arrêt brutal d’une machine, la casse en cascade d’organes mécaniques voisins et les coûts d’intervention non planifiée qui en découlent. Le diagnostic précoce repose sur une méthode d’observation rigoureuse des signes observables sur le terrain, sans nécessairement recourir à un démontage complet ou à un matériel de mesure professionnel coûteux.

Un technicien de maintenance capable d’interpréter correctement ces signaux peut transformer une panne subie en remplacement maîtrisé, planifié au moment opportun. Cette démarche s’inscrit naturellement dans une logique de maintenance préventive visant à sécuriser la disponibilité des équipements et à maîtriser les coûts de fonctionnement.

Comment identifier l’usure d’un roulement à billes avant la panne mécanique ?

L’usure d’un roulement ne provoque généralement pas une rupture soudaine sans signe précurseur. Les mécanismes de dégradation — fatigue des surfaces de contact, contamination par des particules extérieures, corrosion des éléments roulants, défaut de lubrification — s’installent progressivement et modifient le comportement mécanique du composant. Ces modifications deviennent perceptibles bien avant la panne définitive, pour peu que le technicien sache quoi observer et comment interpréter chaque signe.

La démarche de diagnostic présentée ici s’articule autour de cette logique terrain : identifier les symptômes observables sans démontage complet, comprendre le mécanisme de dégradation sous-jacent, puis décider du niveau de criticité — surveillance simple, remplacement programmé ou intervention immédiate. Cette approche permet de sélectionner la bonne référence de roulement à billes au bon moment, en fonction des dimensions mesurées et de l’environnement d’exploitation de la machine concernée.

Le fonctionnement d’un roulement à billes et ses modes d’usure

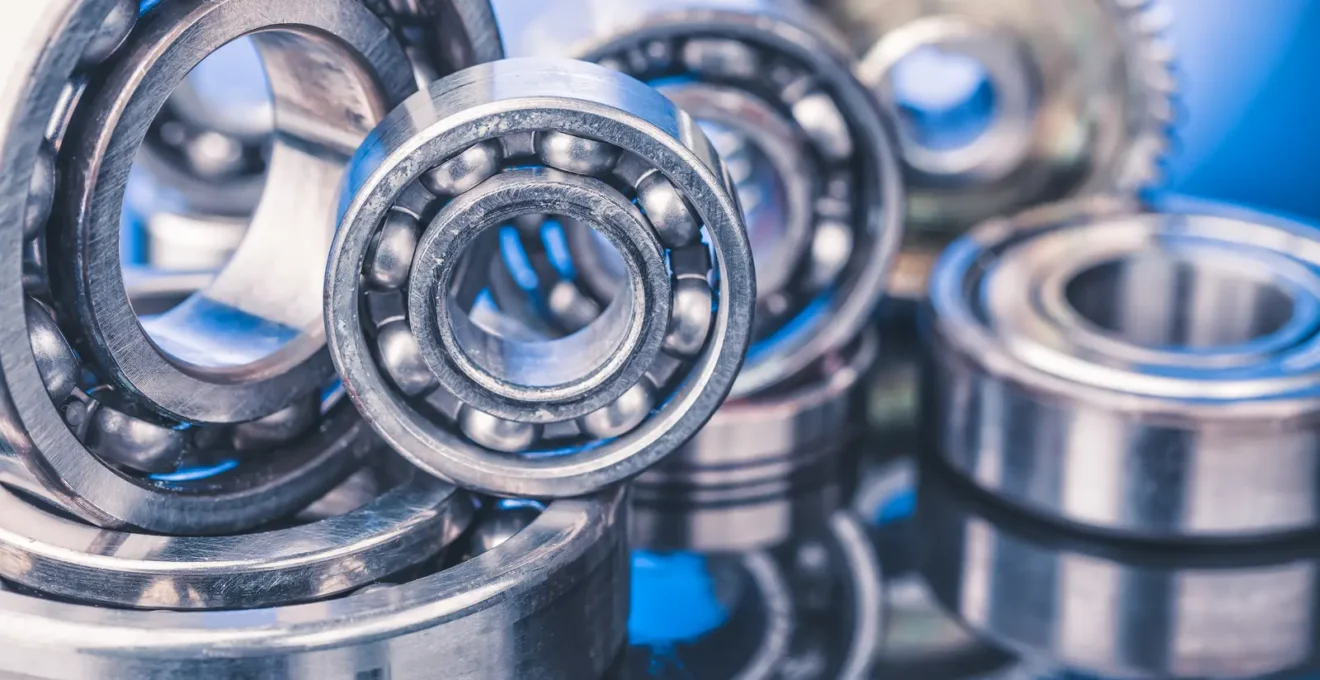

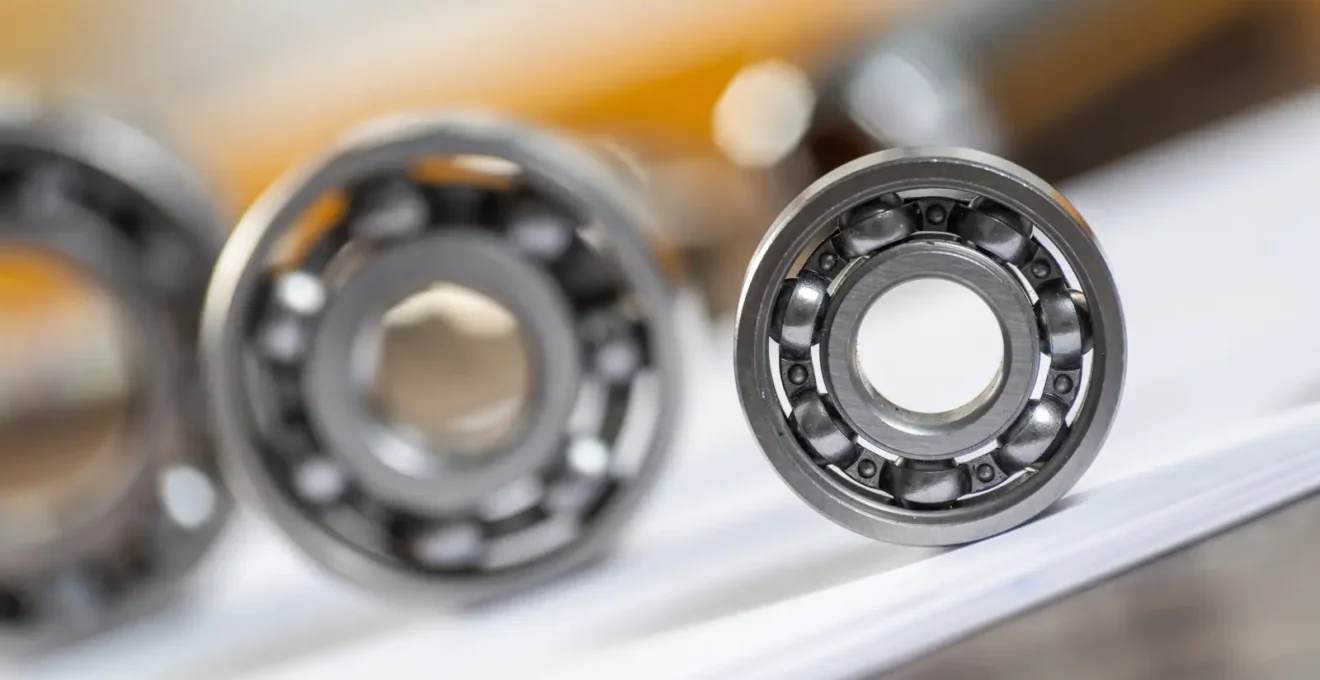

Un roulement à billes assure la liaison mécanique entre deux pièces en mouvement relatif — typiquement un arbre en rotation et son palier fixe — en réduisant considérablement les frottements par rapport à un contact glissant direct. Ce composant se compose de plusieurs éléments fonctionnels : une bague intérieure solidaire de l’arbre, une bague extérieure montée dans le palier, des billes disposées entre les deux bagues qui roulent sur des chemins de roulement usinés avec précision, et une cage qui maintient l’espacement régulier des billes. Certaines versions intègrent également des joints d’étanchéité, identifiés par le code EE ou 2RS selon les fabricants, destinés à protéger l’intérieur du roulement contre les contaminations extérieures tout en retenant le lubrifiant.

Le bon fonctionnement repose sur un équilibre précis entre plusieurs paramètres : un jeu fonctionnel maîtrisé entre les billes et les bagues, une lubrification adaptée au régime de vitesse et à la charge appliquée, et une protection efficace contre les agents extérieurs. Lorsque cet équilibre se rompt, plusieurs mécanismes de dégradation peuvent s’enclencher, isolément ou simultanément.

La fatigue des surfaces de contact constitue le mode d’usure naturel d’un roulement en exploitation. Chaque passage d’une bille sur le chemin de roulement génère une contrainte cyclique sur le métal. Au-delà d’un certain nombre de cycles, des micro-fissures se forment en sous-couche, puis se propagent jusqu’à provoquer l’écaillage de la surface — un phénomène appelé écaillage par fatigue. Selon la documentation technique SNR, les vibrations subies par un roulement peuvent entraîner une rotation anormale de sa cage, modifiant la répartition des zones de contact et constituant un mécanisme d’usure identifié par le fabricant.

La contamination par des particules extérieures — poussières métalliques, sable, eau — accélère considérablement la dégradation. Ces contaminants pénètrent entre les billes et les bagues, créent des empreintes localisées sur les chemins de roulement et génèrent des points de concentration de contrainte. Dans un environnement industriel poussiéreux ou humide, un roulement non étanche présente un risque de contamination élevé, d’où l’importance du choix d’une version étanche adaptée lors du remplacement.

La corrosion attaque directement les surfaces métalliques des bagues et des billes, notamment en présence d’humidité ou d’agents chimiques agressifs. Les traces de rouille modifient l’état de surface et créent des irrégularités qui perturbent le roulement fluide des billes. Un roulement standard en acier au chrome exposé à un environnement humide se dégrade rapidement ; la version en acier inoxydable constitue alors une alternative appropriée.

Le défaut de lubrification — quantité insuffisante, lubrifiant inadapté au régime de fonctionnement, ou lubrifiant dégradé par vieillissement — provoque une augmentation locale des frottements et un échauffement anormal. Cet échauffement accélère lui-même la dégradation du lubrifiant résiduel, créant un cercle vicieux qui mène rapidement à la défaillance. Un roulement correctement lubrifié doit présenter une température de fonctionnement stable et modérée.

La distinction entre une usure normale et une défaillance imminente repose sur l’intensité et la combinaison des symptômes observés. Un roulement en fin de vie théorique, ayant atteint un nombre de cycles élevé, peut présenter des signes de fatigue légers — léger ronronnement perceptible à l’oreille, échauffement modéré — tout en restant fonctionnel pendant une période encore significative, à condition que la surveillance soit maintenue. En revanche, un bruit métallique violent, une vibration importante, un échauffement marqué ou un jeu mécanique franchement mesurable signalent une dégradation avancée nécessitant un remplacement rapide.

Quels signes concrets révèlent un roulement fatigué ?

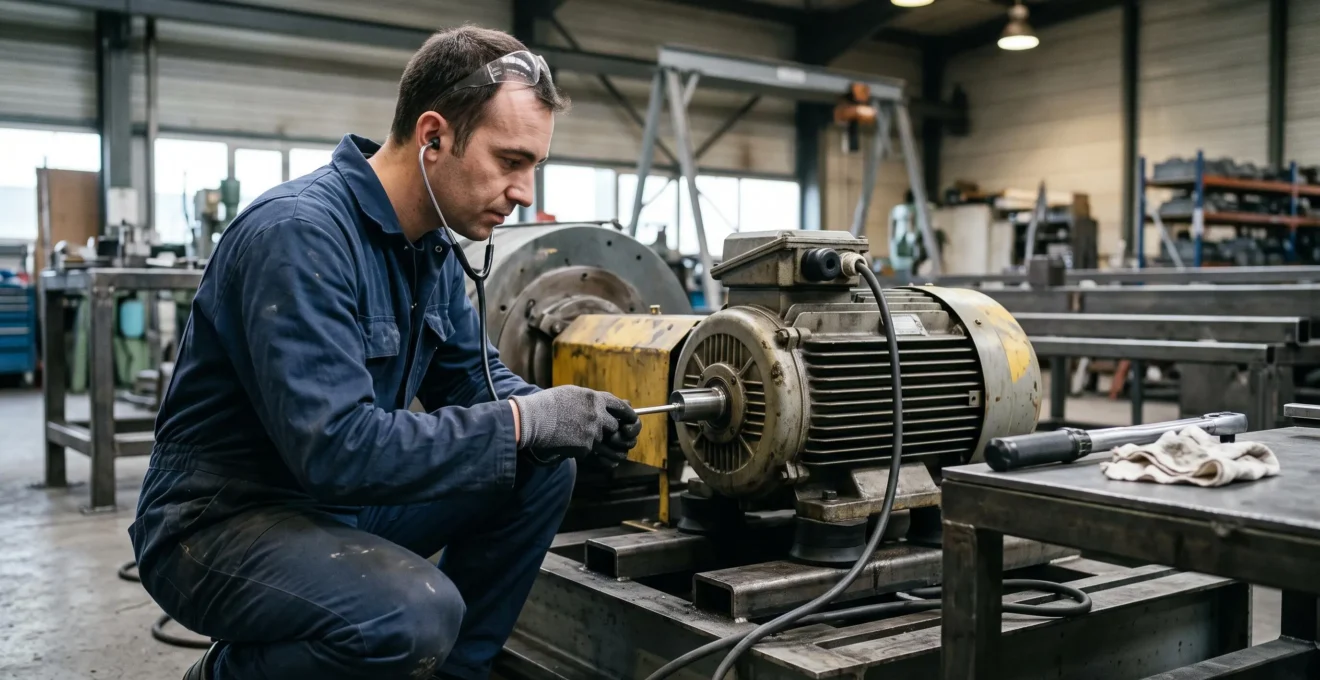

Le premier symptôme perceptible d’un roulement en cours de dégradation reste le bruit anormal. Un roulement sain en rotation génère un bruit de roulement régulier, sourd et discret. L’apparition d’un grincement aigu, d’un sifflement continu ou d’un grondement de fond indique une modification de l’état de surface des chemins de roulement ou des billes. Un cliquetis rythmé, synchronisé avec la vitesse de rotation, traduit souvent la présence d’un point de contact défectueux — écaillage localisé, empreinte laissée par un contaminant — que chaque bille franchit successivement.

L’interprétation du type de bruit oriente le diagnostic. Un sifflement continu, souvent aigu, résulte généralement d’un défaut de lubrification : les surfaces métalliques en contact direct génèrent des frottements secs. Un grondement de fond, plus grave et moins localisé, peut signaler une usure diffuse des chemins de roulement par fatigue ou contamination. Le cliquetis franc et régulier révèle plutôt un défaut ponctuel sur le chemin — écaillage, empreinte, fissure. L’écoute peut se faire à l’oreille sur une machine tournant à faible régime, ou à l’aide d’un stéthoscope de mécanicien appliqué directement sur le carter pour isoler le bruit du roulement de celui des organes environnants.

Les vibrations constituent le deuxième indicateur accessible sans démontage. Un roulement dégradé génère des oscillations mécaniques transmises à l’arbre et au palier, perceptibles au toucher sur le carter ou sur l’arbre accessible. Ces vibrations résultent du passage répété des billes sur des zones de contact irrégulières. Leur amplitude et leur fréquence varient selon l’origine du défaut : un défaut localisé sur le chemin extérieur produit une vibration à une fréquence caractéristique différente de celle d’un défaut sur le chemin intérieur ou sur une bille.

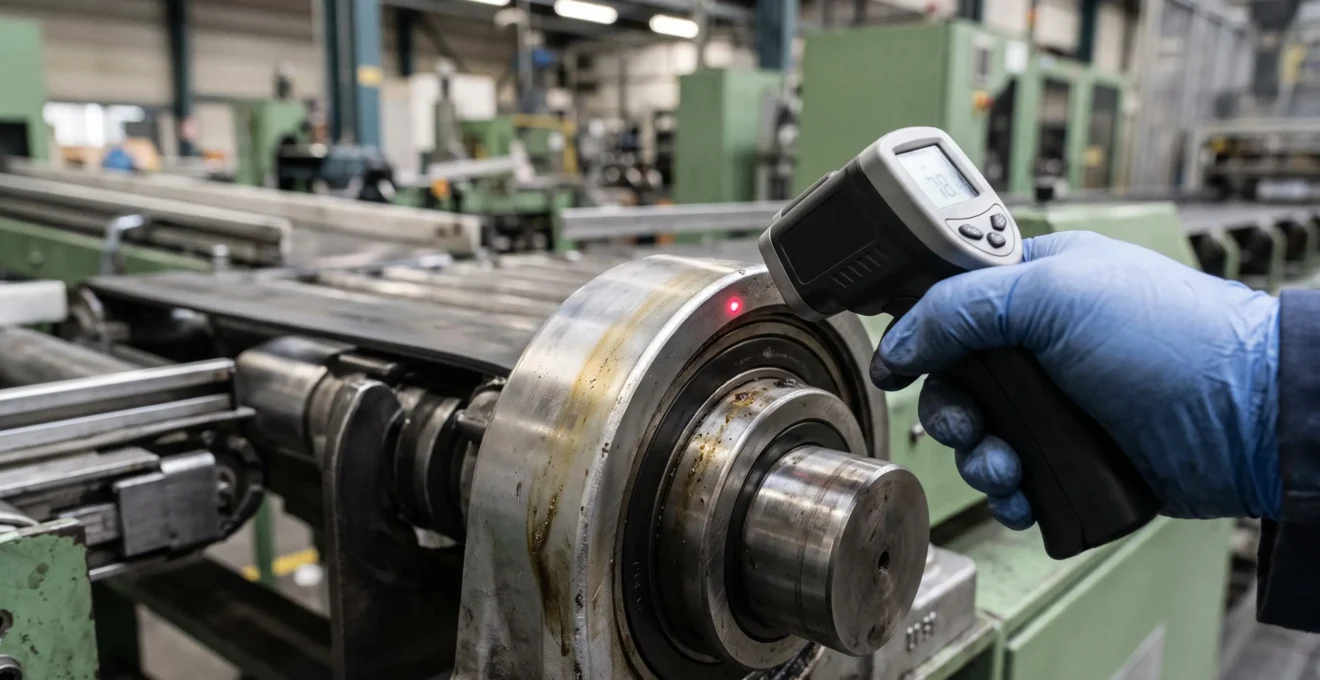

L’échauffement anormal du palier traduit une dissipation excessive d’énergie par frottement. Un roulement correctement lubrifié et fonctionnant dans des conditions normales reste tiède au toucher — une température de quelques dizaines de degrés au-dessus de la température ambiante. Un échauffement marqué, détectable par la main sans risque de brûlure mais nettement plus chaud que les paliers adjacents, signale un problème : lubrification insuffisante, roulement trop serré lors du montage, précharge excessive ou dégradation avancée des surfaces. La mesure objective au thermomètre infrarouge permet de quantifier cet échauffement et de suivre son évolution dans le temps.

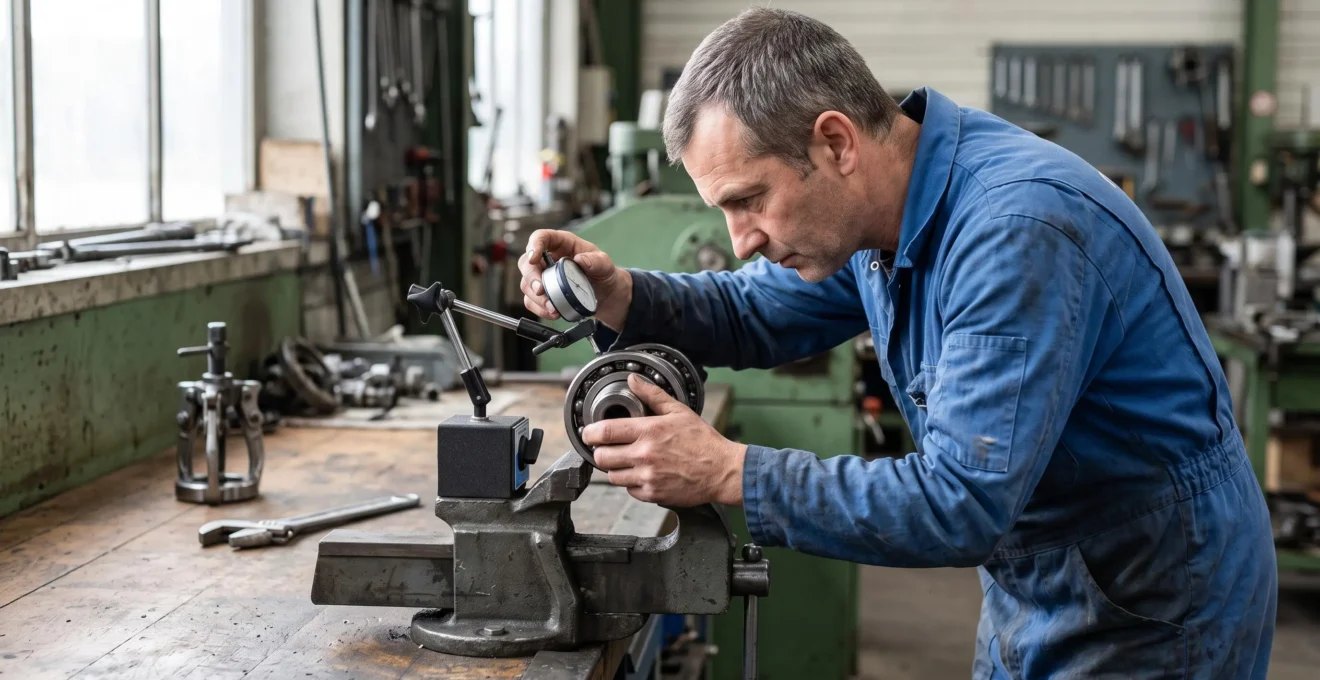

Le jeu mécanique désigne le déplacement relatif possible entre l’arbre et le palier lorsque le roulement est à l’arrêt. Un roulement neuf ou en bon état présente un jeu fonctionnel minimal, perceptible uniquement par une manipulation soigneuse. L’usure des billes et des bagues augmente progressivement ce jeu, jusqu’à un stade où un mouvement radial ou axial devient franchement perceptible à la main. Pour vérifier ce jeu, saisir l’arbre et tenter de le déplacer perpendiculairement à son axe (jeu radial) puis dans le sens axial : un déplacement net, accompagné d’un claquement audible, confirme un jeu excessif révélateur d’une usure avancée. Si un comparateur de précision est disponible, la mesure quantitative du jeu permet de comparer la valeur obtenue aux spécifications du fabricant.

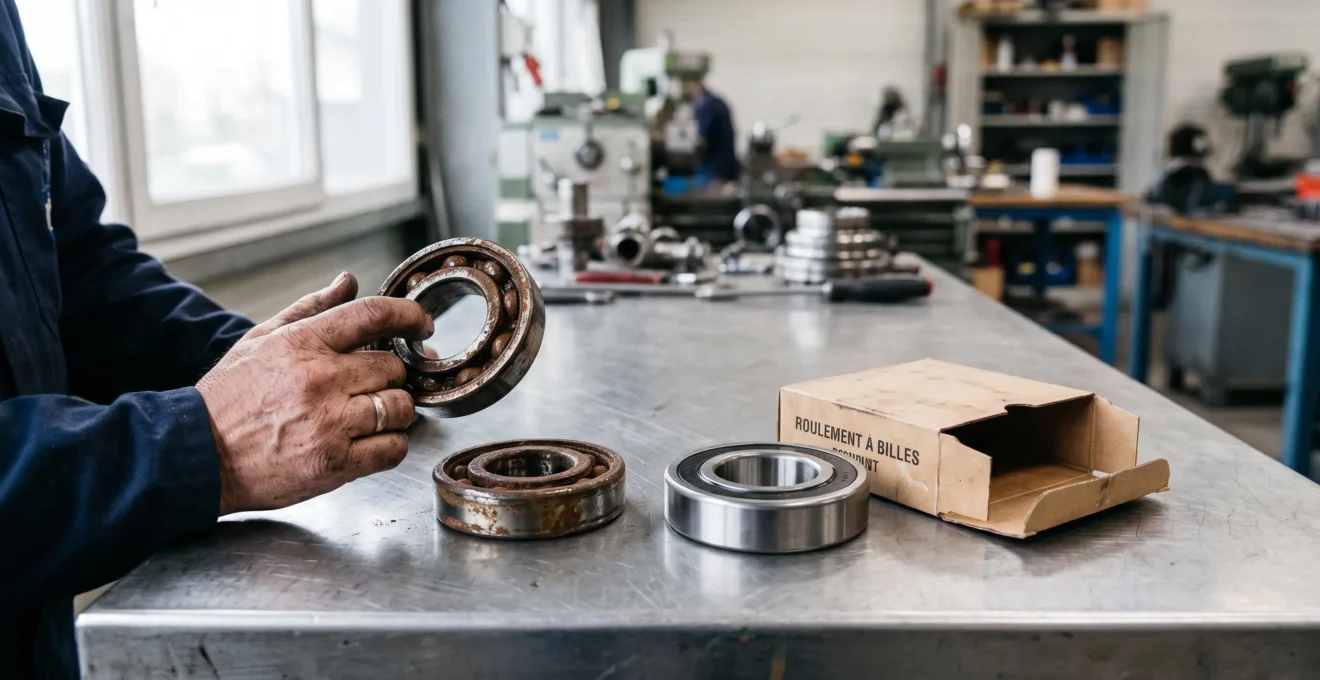

Les indices visuels complètent ce diagnostic sensoriel. Des traces de lubrifiant qui suintent du joint d’étanchéité ou des marques de corrosion visibles sur les parties accessibles du roulement signalent une dégradation de l’étanchéité ou une exposition à un environnement agressif. Un démontage partiel permettant d’observer les bagues révèle parfois des traces d’écaillage, des zones décolorées par surchauffe ou des empreintes de contamination.

Un cas d’application fréquent concerne le diagnostic d’un roulement de roue sur un véhicule ou une machine mobile : le grondement audible en roulage, la vibration ressentie dans la direction ou le jeu perceptible en manipulant la roue arrêtée constituent des signes similaires à ceux observés sur tout équipement mécanique. La logique d’interprétation reste identique : croiser plusieurs symptômes pour renforcer la certitude du diagnostic. Une ressource complémentaire détaille spécifiquement la détection des signes d’un roulement de roue défectueux dans un contexte automobile.

Le Cetim, centre technique indépendant, traite plus de 1500 cas de défaillances mécaniques par an grâce à une instrumentation et une analyse vibratoire spécialisées, confirmant la nécessité d’outils de mesure au-delà du contrôle visuel lorsque le niveau de criticité de l’installation le justifie. Pour une machine standard d’atelier, les signes sensoriels restent cependant suffisants pour déclencher le remplacement préventif.

Contrôler un roulement étape par étape et décider du remplacement

Une procédure de contrôle méthodique permet de transformer l’observation de symptômes en décision d’intervention fondée. Cette démarche se déroule en plusieurs étapes progressives, chacune apportant une information complémentaire sur l’état du roulement.

La décision de remplacer un roulement plutôt que de le maintenir en surveillance repose sur plusieurs critères de criticité. Un roulement présentant un seul symptôme léger — léger ronronnement sans vibration ni échauffement, jeu mécanique à peine perceptible — peut être maintenu en exploitation sous surveillance régulière, en planifiant un contrôle répété à intervalle rapproché pour suivre l’évolution. Ce choix reste pertinent sur une machine à faible criticité dont l’arrêt n’entraîne pas de conséquence de production importante.

En revanche, le remplacement doit être programmé sans délai lorsque plusieurs symptômes se conjuguent : bruit franc et grondement, vibration marquée, échauffement localisé et jeu mesurable. Cette combinaison signale une dégradation avancée qui risque de s’accélérer brutalement. Sur une machine critique dont la défaillance entraînerait un arrêt de production coûteux ou un risque pour la sécurité des opérateurs, le critère de décision doit rester conservateur : dès l’apparition d’un symptôme net, planifier le remplacement lors de la prochaine fenêtre de maintenance programmée.

Bien choisir son roulement de remplacement et anticiper la maintenance

Le choix du roulement de remplacement repose d’abord sur l’identification exacte des dimensions du roulement d’origine. Trois cotes principales définissent un roulement à billes standard : le diamètre intérieur de la bague intérieure (correspondant au diamètre de l’arbre), le diamètre extérieur de la bague extérieure (correspondant à l’alésage du palier) et la largeur du roulement. Ces dimensions sont généralement gravées sur le roulement lui-même sous forme d’une désignation normalisée, ou peuvent être mesurées directement au pied à coulisse après démontage.

Au-delà des dimensions, le choix du type d’étanchéité conditionne la durée de vie en exploitation. Un roulement ouvert, sans joint d’étanchéité, convient à un environnement propre et sec où la contamination reste limitée. Un roulement étanche, identifié par le code EE, 2RS ou équivalent selon le fabricant, intègre deux joints en élastomère qui protègent l’intérieur contre les poussières et l’humidité tout en retenant le lubrifiant. Ce type s’impose dans un environnement industriel standard où les machines sont exposées aux projections, poussières métalliques ou variations d’humidité.

Le choix du matériau intervient sur les applications exposées à des agents corrosifs. Un roulement standard en acier au chrome présente une bonne résistance mécanique mais se corrode rapidement en présence d’humidité ou de produits chimiques. La version en acier inoxydable, référencée spécifiquement par les distributeurs, offre une résistance à la corrosion nettement supérieure et reste adaptée aux environnements humides, aux applications agroalimentaires ou aux installations extérieures.

L’intégration de la surveillance des roulements dans un plan de maintenance préventive planifiée permet de transformer les interventions subies en opérations maîtrisées. Plutôt que d’attendre la panne, un contrôle systématique à intervalles réguliers — par exemple tous les trimestres sur les machines critiques, tous les semestres sur les équipements auxiliaires — permet de détecter les signes précoces d’usure et de planifier les remplacements lors des fenêtres de maintenance programmées. Cette logique réduit les arrêts non planifiés, sécurise la disponibilité des équipements et optimise la gestion des stocks de pièces de rechange.

Tenir un registre simple de surveillance, notant pour chaque palier la date de contrôle, les observations (bruit, vibration, température) et la décision prise (surveillance, remplacement planifié, intervention immédiate), facilite le suivi dans le temps et aide à identifier les machines présentant une usure prématurée des roulements, révélant parfois un problème de montage, d’alignement ou de lubrification à corriger à la source.

Identifier précocement l’usure d’un roulement à billes transforme une défaillance subie en intervention maîtrisée. Les quatre signes majeurs — bruit anormal, vibration, échauffement, jeu mécanique — constituent des indicateurs accessibles sur le terrain, sans nécessiter un démontage complet ni un équipement professionnel coûteux. Leur interprétation croisée, complétée par une procédure de contrôle méthodique et des critères de décision explicites, permet de planifier le remplacement au bon moment et de sélectionner la référence adaptée à l’environnement d’exploitation. Intégrée dans une logique de maintenance préventive, cette démarche sécurise la disponibilité des équipements et réduit les coûts d’intervention non planifiée.
